一、產品概述

MWFB**型自控自吸泵是針對WFB型自吸泵在鋼廠旋流井輸送沖渣水時，壽命短，維修成本高等問題的基礎上，專門研制的新一代自控自吸泵，產品葉輪，泵體隔板、多流道徑向流體收集體全部采用高**合金制造，使得產品使用壽命較以前同類產品延長2-3倍。

鋼廠旋流井自吸泵葉輪針對輸送介質含有固體顆粒的特點，采用固、液兩相流理論設計，使得流體在流道中流動時，流態更加穩定，流道通過能力更強，使葉輪本身，從水力學角度看，就具有良好的**性，同時，葉輪采用高**合金材質制造，使葉輪壽命更長。

根據有關研究，漿體流動是對殼體造成的磨損量，與流速的立方成正比。多流道流體收集體，采用多路流道，收集從葉輪流出的高速流體，能夠快速降低漿體流速，減少磨損。

泵體中間隔板，采用高**合金材料制造，同時采用可調整密封間隙結構設計，在隔板與葉輪間隙長時間輸送介質造成密封間隙變大后性能下降時，可以調整葉輪和隔板之間的間隙，恢復水泵的性能，延長使用壽命。

中間隔板，多流道徑向流體收集體不再象WFB系列水泵那樣，與外部泵體做成一個整體，不能更換，一旦磨損性能不能滿足使用要求時，整個水泵基本就得報廢。新一代MWFB**型自控自吸泵中間隔板，多流道流體收集體可以更換，因而降低用戶使用成本。

MWFB高**自控自吸泵除具有WFB無密封自控自吸泵的所有優點外，還具有如下優點：

1、葉輪流道開闊，通過介質能力更強。

2、葉輪，隔板，蝸殼采用高**合金制造，使用壽命更長。

3、隔板，徑向流體收集體磨損后可更換，用戶維修成本低。

二、產品說明

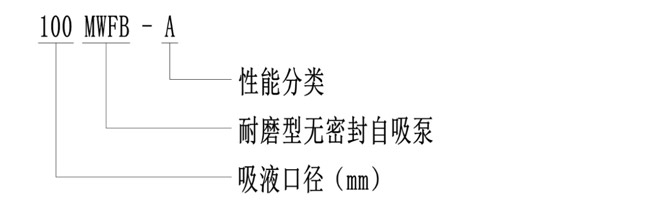

1、型號意義

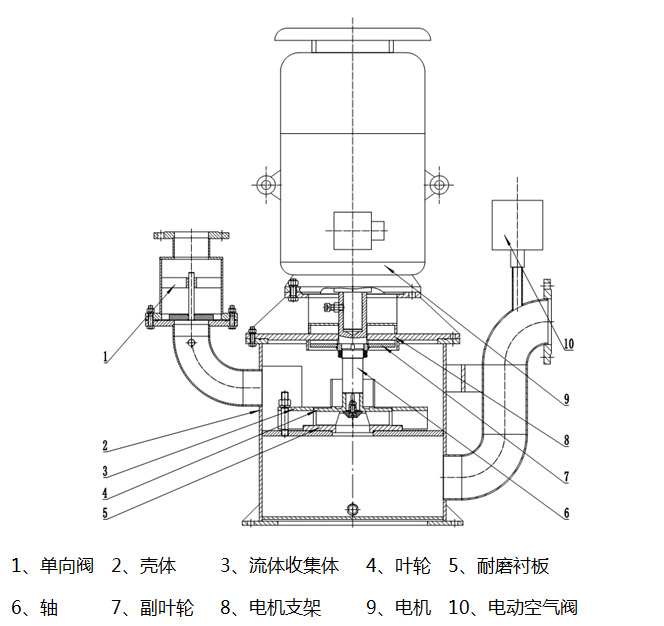

2、產品結構圖

3、結構說明

**襯板5通過流體收集體3，用螺栓壓緊在殼體2的中間隔板上，在葉輪4余**襯板5間隙磨大后性能下降不能滿足需求時，可以調整兩者之間的間隙，使水泵性能部分恢復，延長水泵壽命。同時，**襯板、流體收集體磨損后，可以從殼體內部取出更換，避免因?yàn)榫植块g隙磨大而導致整個殼體報廢的情況。

三、水泵性能參數表
